雷射軟板切割機適合哪些 FPC 需求？
適合需評估外形切割、視覺定位、薄片吸附、上下料與切割品質控制的 FPC / 軟板製程。

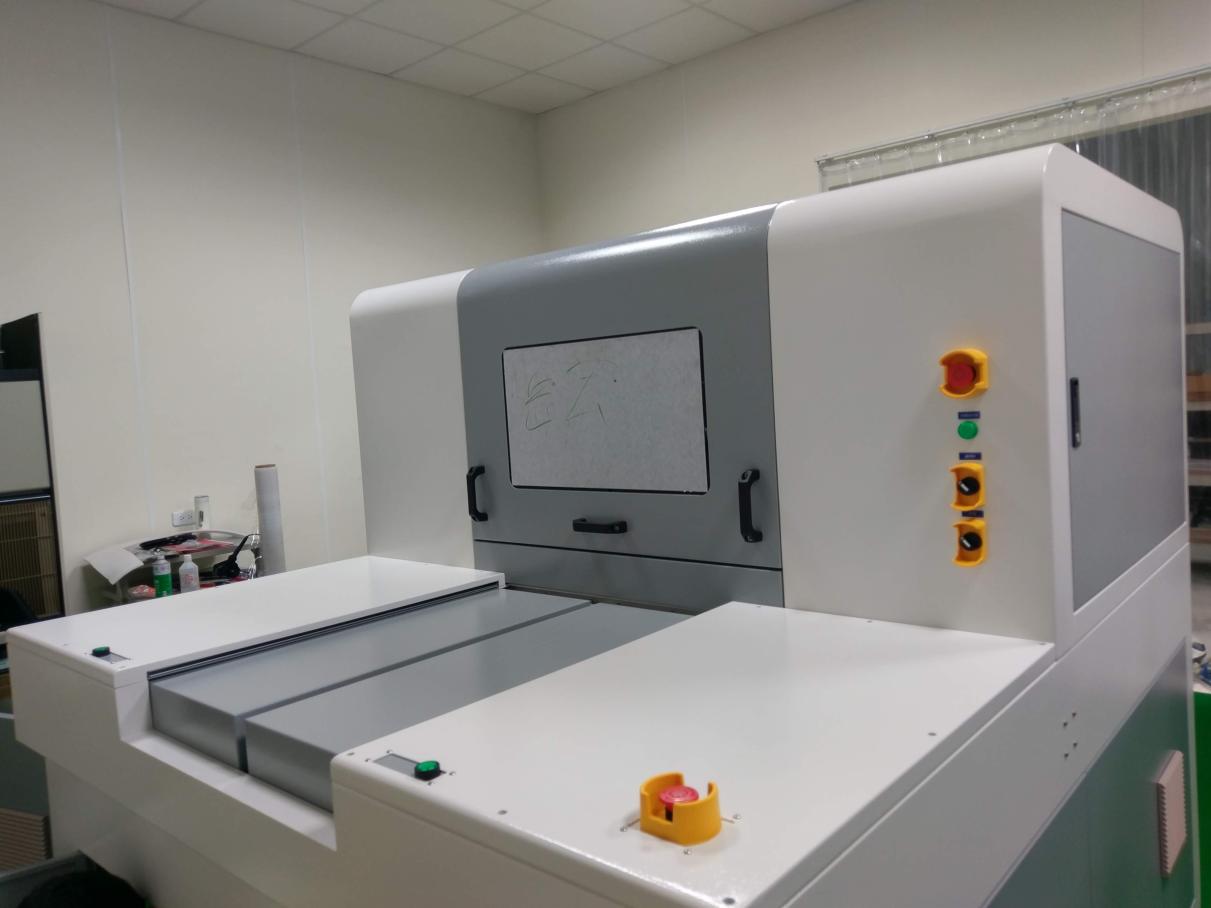

FPC Laser Cutting Case
案例摘要
本案例為雷射軟板切割機，適合說明豪捷在 FPC / PCB 雷射加工、自動化平台、CCD 視覺定位、真空吸附治具與雷射安全整合上的設備經驗。
FPC 雷射切割不是單純選擇雷射源，而是需要同時處理材料堆疊、熱影響、切縫、毛邊、碳化、吸附固定、路徑補正與上下料流程。
FPC 雷射切割常見問題
材料薄且容易變形
FPC 或軟板材料通常薄、柔、易翹曲，若吸附與定位不穩，會影響切割路徑、邊緣品質與後段組裝。
切割品質需靠樣品確認
熱影響、切縫、毛邊、碳化與外觀要求，需要依材料結構、雷射參數、路徑與檢驗方式評估。
周邊整合影響安全與稼動
上下料、除塵排煙、雷射安全外罩與客製載具是否納入整合，會影響設備空間、操作流程與驗收方式。
豪捷提供的整合方向
雷射加工與切割品質
雷射種類、切割路徑與樣品測試需依 FPC 材料結構與品質要求評估，可公開精度、速度與產能需由工程資料確認。
CCD 視覺定位與 Mark 點補正
CCD 視覺定位與 Mark 點補正可依材料對比、定位基準與路徑補正需求評估整合。
真空吸附治具與定位平台
真空吸附治具、客製載具與定位平台可依工件尺寸、翹曲、吸附區域與換線方式評估配置。
上下料、除塵排煙與安全防護
自動上下料、除塵排煙與雷射安全外罩可依產線條件、操作需求與驗收範圍評估是否整合。
導入前需提供的資料
| 評估項目 | 建議提供資料 | 用途 |
|---|---|---|
| 材料結構 | FPC 層數、厚度、覆蓋膜、銅層、補強板 | 評估雷射參數與熱影響 |
| 切割品質 | 切縫、毛邊、碳化、熱影響、外觀要求 | 判斷製程窗口與樣品測試 |
| 視覺定位 | Mark 點、CCD 對位方式、路徑補正需求 | 評估定位與補正流程 |
| 吸附治具 | 工件尺寸、翹曲、吸附區域、換線方式 | 評估真空治具與平台配置 |
| 周邊整合 | 上下料、除塵排煙、安全外罩、資料紀錄 | 確認設備整合範圍 |
已有材料堆疊、切割路徑或 Mark 點資料？
豪捷可協助評估雷射切割設備架構，包含定位、吸附、排煙、安全與上下料整合範圍。
驗收與評估重點
- 切割位置、切縫、毛邊、碳化與熱影響的檢驗方式是否明確。
- Mark 點補正、吸附穩定與路徑對位是否能對應樣品狀態。
- 除塵排煙、雷射安全外罩與操作流程是否納入驗收範圍。
- 上下料、客製載具與資料紀錄是否需與既有產線流程銜接。
限制條件與不適用情境
若材料結構、外形路徑、Mark 點位置、切割品質標準或樣品條件尚未明確，需先完成樣品測試與條件盤點。CCD 視覺定位、Mark 點補正、真空吸附治具、定位平台、除塵排煙、雷射安全外罩、自動上下料與客製載具皆屬可依需求評估的整合項目，不應視為每台設備固定標配。
常見問題
熱影響、毛邊或碳化如何評估？
需依材料結構、雷射參數、路徑、樣品測試與檢驗方式判斷。
可以整合 CCD Mark 點補正嗎？
CCD 視覺定位與 Mark 點補正可依需求評估整合。
真空吸附治具為什麼重要？
FPC 易翹曲或位移，吸附治具會影響定位穩定、切割品質與換線效率。
詢價前要提供哪些資料？
材料結構、尺寸、切割路徑、Mark 點、品質要求、節拍、上下料方式與樣品。
聯絡豪捷討論雷射軟板切割設備
提供 FPC 樣品、材料堆疊、切割路徑與品質要求，豪捷可協助評估設備架構與驗收方式。
