半導體製程切割機客製整合

豪捷科技可依半導體材料、切割品質、平台精度、真空吸附、視覺對位與自動化需求，規劃客製半導體製程切割機。此頁聚焦特殊材料、特殊尺寸與非標準製程設備，不填未確認速度、精度或良率數值。

豪捷科技具備高精度平台、封閉式雷射設備、龍門架構、吸附治具與視覺定位的整機整合經驗。對半導體、光電、陶瓷或特殊材料切割專案，建議先釐清材料、厚度、崩邊容許、熱影響、粉塵與上下料條件，再決定設備架構。

半導體切割設備需同時評估平台重複定位、吸附固定、視覺補正、切割路徑、排煙除塵、清潔與驗收方式；若缺少其中一項，設備量產穩定度容易受影響。

若客戶的材料尺寸、良率要求或現場空間不適合標準機台，豪捷可從客製平台、治具、自動上下料與控制軟體評估可行的專用機方案。

Published Wafer Dicing Experience

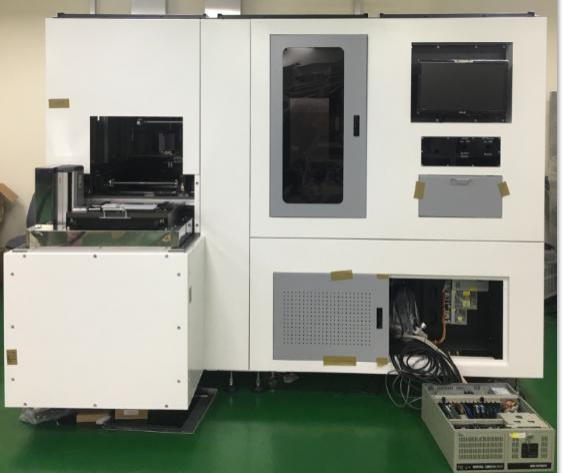

豪捷公開資料中包含雷射晶圓 low-k 切割機經驗，支援 12 吋晶圓切割劃線，重複精度 <1µm，速度 1000mm/sec。設備設計保留客戶光學桌光路位置，並整合濕製程、Spin Coater 與不鎖螺絲快速拆換 Chuck。

針對標準設備或人工流程難以穩定處理的精密製程，先確認工件、材料、尺寸、節拍、精度與現場條件。

依需求整合精密平台、視覺定位、治具、吸附、上下料、電控軟體與資料紀錄。

提供製程、材料、尺寸、精度、節拍、現場限制與驗收條件，豪捷可協助進行初步技術討論。

需依材料、厚度、切割品質與製程條件評估。

豪捷此頁定位為客製製程設備與平台整合。

材料、尺寸、厚度、切割道、精度、節拍與上下料條件。

可依需求整合視覺、平台、吸附與治具。

可參考半導體製程切割機相關實績，案例細節依保密規範公開。

若您已有樣品、圖面、規格或製程條件，歡迎提供資料讓豪捷評估可行方案。
