全氣浮龍門平台適合哪些需求？
適合需評估大尺寸、高平直度、高穩定掃描或高精度定位的檢測、量測或加工設備。
Air Bearing Gantry Stage Case
案例摘要
本案例為全氣浮龍門平台，適合呈現豪捷在大尺寸、高平直度、高剛性定位平台與空氣軸承運動系統整合上的能力。相較一般 XY 平台或傳統 gantry 架構，全氣浮龍門平台通常用於需要長行程、平順掃描、低摩擦移動與高穩定定位的檢測、量測或加工設備。
AOI、雷射加工、半導體檢測、光學量測、PCB/FPC 檢測等只能作為常見評估方向，實際適用範圍仍需依行程、精度、節拍、負載、環境與整合模組確認。
既有公開規格摘要
以下為原頁已公開規格欄位，僅作案例背景摘錄；其他行程、速度、負載、氣源與幾何精度需求需依工程資料確認。
- ◆ Product application：PCB industry
- ◆ Maximum speed of x：300mm/sec
- ◆ Maximum speed of y：1000mm/sec
- ◆ Straightness：3μm／1.7m(granite base)

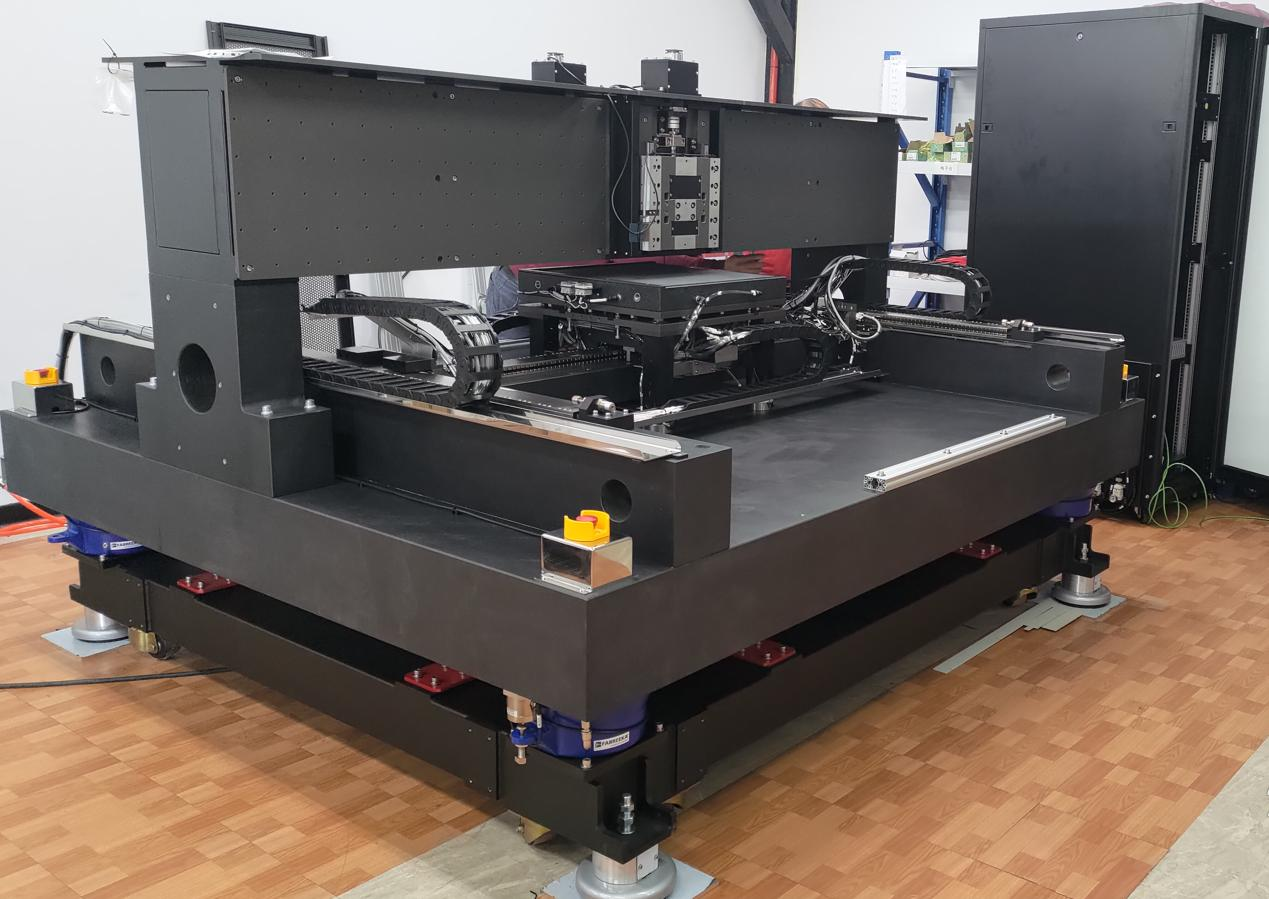

TGV 雷射鑽孔氣浮平台公開設備經驗
豪捷公開 Air Bearing Stage 經驗包含 TGV 雷射鑽孔應用、2M 跨距、雷干精度 ±0.5µm/M、龍門跨距 1991mm，以及 X/Y 軸絕對精度、重複性、Pitch/Yaw 數據。
查看 TGV 氣浮平台頁
什麼情境需要全氣浮龍門平台
全氣浮龍門平台適合評估大尺寸、高平直度、高穩定掃描或高精度定位需求。導入前應同時盤點工件尺寸與重量、行程需求、負載與重心、平台基座、橫樑剛性、雙驅同步、Pitch / Yaw / Roll、氣源條件與安裝環境。
氣浮龍門與一般 XY / gantry 平台差異
空氣軸承與低摩擦移動
空氣軸承可依需求評估低摩擦、低磨耗與平順掃描，但需搭配穩定氣源、安裝環境與維護條件。
線性馬達與雙驅同步
線性馬達與雙驅同步屬於常見評估方向，實際架構需依行程、負載、精度、節拍與控制條件確認。
平台基座與橫樑剛性
花崗岩或其他平台基座形式、橫樑剛性與結構設計需依可公開資料與專案需求評估，不寫成固定規格。
設備整合範圍
AOI / 光學量測整合
AOI、半導體檢測、光學量測與 PCB/FPC 檢測可作為常見評估方向，需依檢測對象與光學需求確認。
雷射加工與精密掃描
雷射加工與精密掃描需同步評估平台行程、速度穩定、幾何精度與環境條件。
上下料與自動化整合
視覺、雷射、量測、上下料或資料系統可依需求評估整合，應在需求盤點階段先提出。
導入前需提供的資料
| 評估項目 | 建議提供資料 | 用途 |
|---|---|---|
| 工件條件 | 尺寸、重量、重心、支撐方式 | 評估平台負載與龍門架構 |
| 行程需求 | X/Y/Z 行程、掃描方向、有效工作區 | 判斷平台尺寸與運動範圍 |
| 精度需求 | 定位、平面度、直線度、Pitch / Yaw / Roll | 評估空氣軸承與幾何精度需求 |
| 節拍需求 | 掃描速度、加工節拍、檢測節拍 | 評估線性馬達與控制架構 |
| 環境條件 | 安裝空間、氣源、潔淨度、溫度、振動 | 評估平台穩定與現場限制 |
| 整合模組 | 視覺、雷射、量測、上下料 | 確認平台與整機整合邊界 |
正在評估大尺寸高精度平台？
請提供工件尺寸、行程、負載、精度與環境條件，豪捷可協助初步判斷平台架構。
驗收與評估重點
- 定位精度、重複性、平直度、平面度與 Pitch / Yaw / Roll 是否有一致的量測基準。
- 速度穩定、掃描結果與整合模組是否能對應實際製程需求。
- 氣源、安裝空間、溫度與振動條件是否支援平台穩定運作。
- 視覺、雷射、量測、上下料與資料系統是否納入同一驗收邊界。
限制條件與不適用情境
若環境氣源、安裝空間、負載、維護條件或預算無法支援，需先評估其他平台架構。空氣軸承、線性馬達、雙驅同步、花崗岩 / 平台基座、橫樑剛性皆需依既有可公開資料與專案條件評估，不得寫成固定標配。
常見問題
氣浮龍門和一般 XY 平台有什麼差異？
氣浮龍門可依需求評估低摩擦、低磨耗與平順掃描，但需搭配氣源、基座、控制與環境條件。
是否一定包含空氣軸承、線性馬達與雙驅同步？
這些屬於常見評估方向，實際架構需依行程、負載、精度、節拍與預算確認。
詢價前要提供哪些資料？
工件尺寸重量、行程、負載重心、精度、平面度、節拍、安裝空間、環境與整合模組。
驗收重點有哪些？
可從定位精度、重複性、平直度、平面度、Pitch / Yaw / Roll、速度穩定與掃描結果評估。
哪些情境不適合直接規劃全氣浮龍門？
若環境氣源、安裝空間、負載、維護條件或預算無法支援，需先評估其他平台架構。
